Ki jan yo ultra presizyon pwosesis portant

Ki sa ki ultra-presizyon fanm k'ap pile?
Ultra-presizyon fanm k'ap pile se yon kalite mouvman manje reyalize yon mikwo fanm k'ap pile nan yon pwosesis fini. Sifas la anvan ultra-fini D 'se jeneralman presizyon vire ak fanm k'ap pile.

Espesyalman refere a nan bon lubrasyon ak kondisyon refwadisman, ak abrazif amann-grenn (whet) fè egzèsis yon ti presyon sou materyo a, ak nan direksyon wotasyon vètikal materyo sèk, wotasyon nan yon vitès sèten nan materyo-a pou vit ak kout resipwòk. mouvman osilasyon nan yon metòd pwosesis fini.

Ultra-presizyon fanm k'ap pile se yon pwosesis tradisyonèl D nan fanm k'ap pile pa wo-frekans ti osilasyon nan Whetstone, ki vize a amelyore kalite sifas la nan materyo-a. Li se lajman ki itilize nan anpil endistri tankou BEARINGS, otomobil, idwolik ak pneumatik, espesyalman nan endistri a kote yo pote. Koulye a, li se prensipal pwosesis final la D 'nan sifas la k ap travay enteryè nan BEARINGS.

Ki sa ki pote ultra-presizyon D '?

Portant super fini, ke yo rele tou super fini, se yon pwosesis mikwo fanm k'ap pile. Pou wo-presizyon BEARINGS, anjeneral, sifas la woule bag ak sifas la k ap travay nan kò a woule bezwen ultra-fini.
D 'ultra-fini gen ekipman pwosesis diferan, prensip pwosesis yo pa menm bagay la tou, yo nan lòd yo reyalize kondisyon yo presizyon jeyometrik, kondisyon bon jan kalite sifas, li nesesè yo konsidere ekipman an, zouti, Whetstone, fanm k'ap pile likid, e menm pwosesis la fanm k'ap pile portant. pati nan eta a.

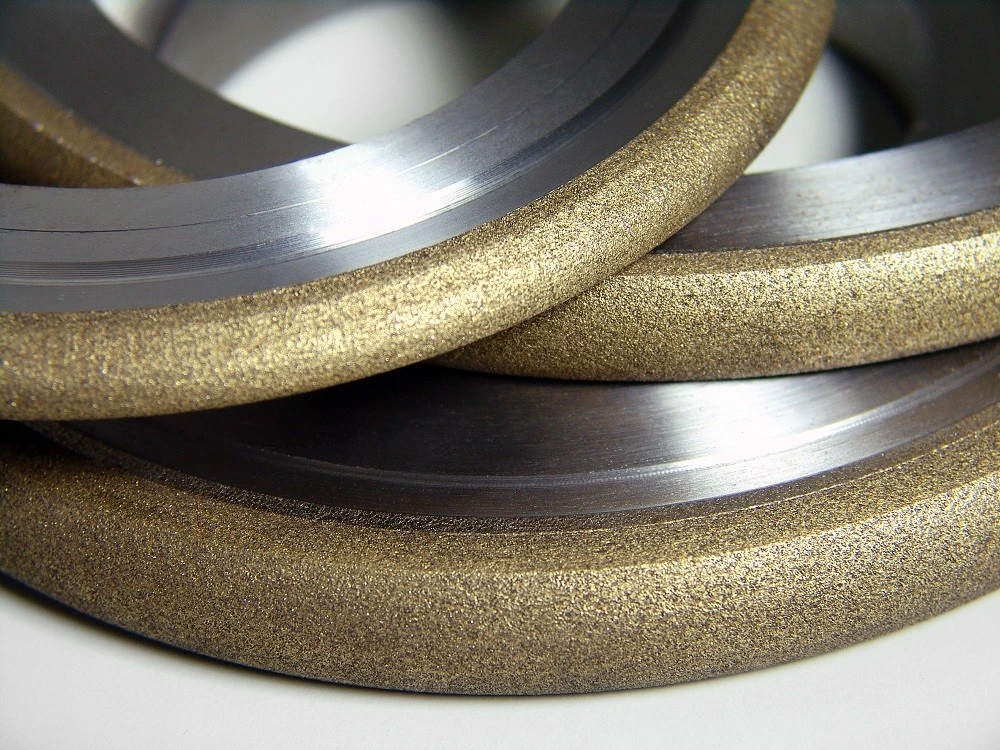

Moresuperhard ofri yon seri konplè nan wou fanm k'ap pile pou ID, OD, fanm k'ap pile centerless, superfinishing ak lapping kòm byen ke dyaman ak zouti abiye CBN pou fanm k'ap pile bag pote ak wou profilage.

Ki wòl pote ultra-presizyon D?

Nan pwosesis manifakti woule kote yo pote, pwosesis ultra presizyon bag kote yo pote se nan fen pwosesis la, diminye oswa elimine eritaj fanm k'ap pile nan devyasyon sikilè, repare fòm nan erè kanal la, rafine brutality sifas li yo, amelyore pwopriyete fizik ak mekanik, sifas diminye. Vibration ak bri kote yo pote, amelyore lavi sèvis kote yo pote, jwe yon wòl enpòtan, espesifik jan sa a:
1. Ka efektivman diminye degre nan rid.
Nan pwosesis la nan super fini, yo nan lòd yo asire ke Whetstone a toujou aji sou pik la epi yo pa kontakte ak depresyon an, arc nan kontak ki genyen ant Whetstone a ak materyo a se pi gran pase oswa egal a longèdonn nan sifas la corrugations. nan pyès travay la. Nan fason sa a, presyon an kontak nan pik la se pi gwo, epi yo retire pik la konvèks, kidonk diminye corrugations yo.
2.Improve erè a fòm Groove nan kous portant boul.
Super presizyon ka efektivman amelyore erè nan fòm Groove nan apeprè 30% raceway.
3. Li ka pwodwi estrès konpresiv sou sifas la superrefine.
Nan pwosesis la nan super fini, prensipal deformation plastik frèt la rive, se konsa ke estrès la konpresiv rezidyèl fòme sou sifas la nan materyo a apre super fini.

4. Li ka ogmante zòn nan kontak nan sifas la k ap travay nan bag la.

Apre super presizyon fanm k'ap pile, li kontakte zòn sipò nan sifas la k ap travay nan bag la pote ka ogmante soti nan 15% - 40% a 80% - 95% apre fanm k'ap pile.

Analiz de kote yo pote ultra-presizyon pwosesis D '

Kote machin ultra-presizyon ka jeneralman divize an twa etap:

1. Koupe

Lè sifas la nan Whetstone a ak pik la ki graj konvèks nan kontak la sifas ipodwòm chan de kous, akòz ti zòn nan kontak, fòs la sou zòn nan inite se gwo, anba yon presyon sèten, Whetstone a se premye sibi efè a "koupe ranvèse" nan materyo a kote yo pote, se konsa ke pati nan abrazif nan sifas whetstone koupe ak kase, ekspoze kèk nouvo abrazif byen file ak kwen. An menm tan an, pik la konvèks nan sifas la nan materyo a pote sibi koupe rapid, ak pik la konvèks ak fanm k'ap pile kouch deteryorasyon sou sifas la nan materyo a pote yo retire pa aksyon an nan koupe ak ranvèse koupe. Etap sa a ke yo rekonèt kòm etap nan koupe, nan ki pi fò nan alokasyon an metal yo retire.

2. kote yo pote mwatye koupe sèn nan

Kòm pwosesis la ap kontinye, sifas la nan pyès la pote piti piti tè plat.

Nan moman sa a, zòn nan kontak ant Whetstone a ak sifas materyo a ogmante, presyon an pou chak zòn inite diminye, pwofondè nan koupe diminye, ak kapasite nan koupe febli.

An menm tan an, porositë yo sou sifas Whetstone a bloke, ak Whetstone a nan yon eta semi-koupe. Etap sa a se ke yo rekonèt kòm etap nan mwatye-koupe nan fini kote yo pote, nan ki tras yo koupe sou sifas la nan materyo a pote vin pi fon ak pi fonse ekla parèt.

3. Fini kote yo pote
Etap sa a ka divize an de etap: youn se etap tranzisyon fanm k'ap pile; Dezyèm lan se fanm k'ap pile a apre yo fin sispann koupe.

Manje etap tranzisyon:

patikil abrazif ki soti nan redwi, kwen abrazif se tè, oksid chip yo te kòmanse entegre nan espas sa a nan Whetstone, abrazif poud bloke porositë Whetstone, se konsa ke patikil yo abrazif ka sèlman koupe fèb, akonpaye pa extrusion ak polisaj, Lè sa a, brutality sifas materyo a se byen vit redwi, sifas whetstone a gen atachman oksid chip nwa.

Sispann koupe fanm k'ap pile:

Lè wòch lwil oliv la ak friksyon materyo a te lis, zòn kontak anpil ogmante, presyon diminye, abrazif la pa t 'kapab antre nan fim nan lwil oliv ak kontak nan materyo, lè sifas la sipòte presyon fim lwil oliv ak presyon an nan whetstone a balanse, whetstone a ap flote. Pandan fòmasyon fim lwil oliv, nan moman sa a pa gen okenn efè koupe. Etap sa a se inik nan ultra-fini.
